PCB Piercing Pin
Fem fordele af produkter
- Eksponering af optisk billeddannelse grafisk overførsel af specielle positioneringsspik i dobbelt / flerlags printkort.
- Spidset afslutning.
- Fire sider åbner.
- -
- -
Produktdetaljer

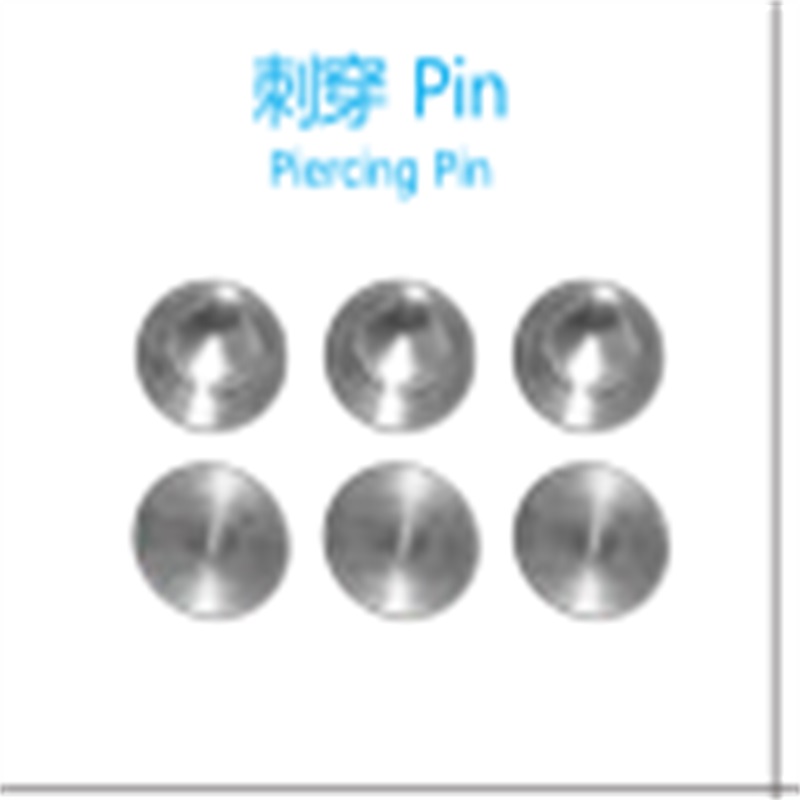

PCB Piercing Pin
ANVENDELSE
Eksponering af optisk billeddannelse grafisk overførsel af specielle positioneringsspik i dobbelt / flerlags printkort.
EGENSKABER
Spids ende, fire sider åbne.
TOLERANCE
+ 0.005mm / -0.02mm
SPECIFIKATION
Φ 5.0 × 1,2 × Φ 3.1,
Φ 5.0 × 1,5 × Φ 3,0,
Φ 5.0 × 1,5 × Φ 3,15,
Φ 6,0 × 1,4 × Φ 3.1,
Φ 6,0 × 1,45 × Φ 3,15,
Φ 6,0 × 1,45 × Φ 3,175
