PCB Line Bredde Tester (XK25)

nøgleord :

Line Bredde Tester / XK25 / PCB


  • Hits : 19
  • Selskab : WEHANS AUTOMATION TECHNOLOGY. CO., LTD
  • Telefon : +86 15062667823
Kontakt os

Produktdetaljer

Kontakt os

Fem fordele af produkter

  • 1. Præcise: Vedtagelse af en høj-præcision fokusafstand justerbar enhed, billedbehandling, automatisk grænse og sub-pixel algoritmer teknologier.
  • 2. Effektiv
  • Rød LED-positionering
  • Automatisk grænseteknologi
  • Den perfekte funktion af SPC-statistikker

Produktdetaljer

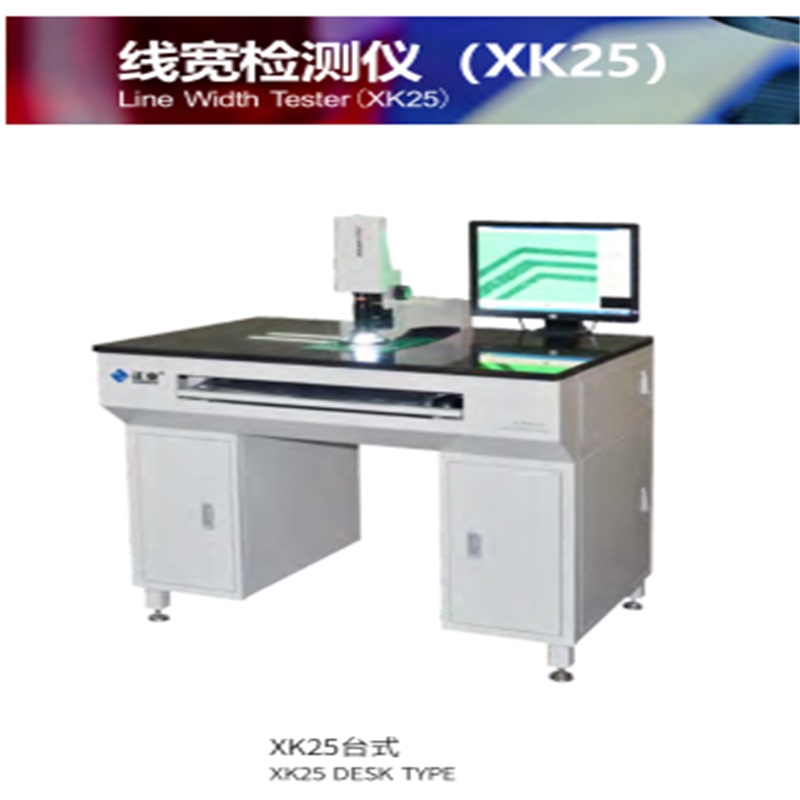

PCB   Line Bredde Tester (XK25)



ANVENDELSE

Disse instrumenter er egnede til at måle bredderne i det indre og ydre række af semi-PCB efter ætsning (før loddemaskning). Afstanden mellem to linjer, afstanden mellem huller og kant, diametre på runde huller, blinde huller og buer kan også måles. Derudover er måling af bredder af IC-skive, filmtykkelse og LCD-plader tilgængelige.

EGENSKABER

1. Præcise: Vedtagelse af en høj præcision til justering af fokusafstand, enhed til billedbehandling, automatiske grænser og subpixel-algoritmer.

2. Effektiv:   Rød LED-positionering;

      Automatisk grænseteknologi;

      Den perfekte funktion af SPC-statistikker.



TEKNISK PARAMETER

VARE                                                                                 XK25

Nøjagtighed       Målepræcision                                 ± 1 um

                      Løsning                                           0,4 um / pixel ~ 2.7 um / pixel

                      Samlet forstørrelse                                   70X ~ 450X

                      Forstørrelse af optik                     1.4X ~ 9X Justerbar kontinuerligt

objekter         PCB-bredde                                                 760mm

                    Synsfelt                                   0,53 mm × 0.4mm ~ 3.3mm × 2.5mm

                    Linjebredde                                               20 um ~ 1200μm

Udseende Dimension (L × B × H)               960 × 780 × 1280mm (Uden computer)

  Vægt (uden computer)                                             145KG
