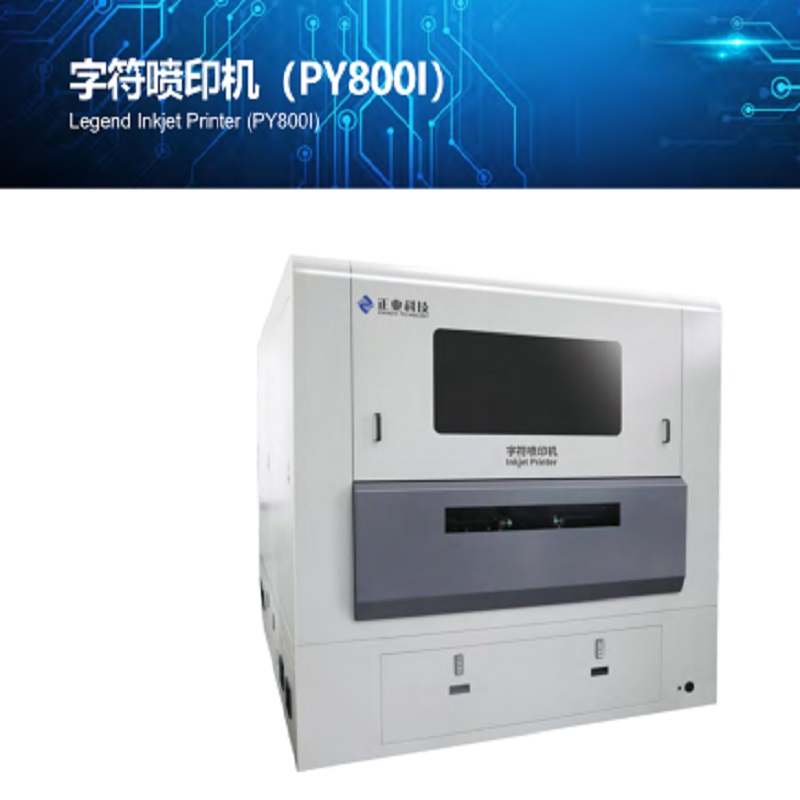

Legend Inkjet Printer (PY800I)

ANVENDELSE

Udstyret bruges til behandling af tegnlinjetryk på PCB, der erstattede den traditionelle screenprint for at give en høj præcision, høj kvalitet og effektive produktionsløsninger for PCB-producenter.

EGENSKABER

1. Høj præcision: Vedtage specielle præcisionslinjære bevægelsesguidemoduler, høj præcisionsstyring og multi-point positionering og kompensationsteknologi.

2. Høj kvalitet: Højopløsningsudskrivningstegn, høj kvalitet udskrivningsblok, stærk vedhæftning.

3. Høj effektivitet: Ved hjælp af højtydende UV-blækforhærdningssystemer giver ni printhovedteknologier en betydelig stigning i produktionseffektiviteten.

4. Brugervenlig: Udskrivningssoftware er let at betjene, enkel og let at lære.

5. Tilpasset: Hardwaren og softwaren er selvudviklet for at mestre kerneteknologier og tilpasse personaliserede løsninger til kunderne.

TEKNISK PARAMETER

VARE                                                                               PY800I

Nøjagtighed                                                         Positioneringsnøjagtighed: ± 38μm

                                                                      Gentag nøjagtighed: ± 5μm

Kvalitet                                                           Opløsning: 720/1080 / 1440dpi

                                                                      Minimum linjebredde: 75 ~ 100μm

                                                                      Minimum karakterhøjde: 0,5 mm

Hastighed                                                             Størrelser: 720 × 620 mm / 28ʹʹ × 24ʹʹ

                                                                      Masseproduktion: 10 sekunder / side

                                                                      Fin opløsning: 13 sekunder / side

  Bemærk: Inkluder indlæsning og losningstid;   det   antal udskriftsoverskrifter: 1024i * 9 .

objekter                                                           Pladestørrelse: 730mm × 621mm (28ʹʹ × 24ʹʹ)

                                                                      Pladetykkelse: 0,1 mm ~ 6 mm (4 ~ 236 ml)

Dimensioner   (L × B × H)                                         L2600 × W2100 × H2200mm

Vægt                                                                               5000 kg

Automatisk indlæsning                                         Automatiseret samlebåndsløsning

og losning                                                 (to maskintilslutninger udskriver for- og bagside separat)
